重ね式屋根 直付工法

折板本体をタイトフレームの剣先ボルトで貫通し、
ナット等で締め付けた屋根です。タイトフレームの
剣先ボルトが屋根上に突き出ているのが特徴です。

設置条件

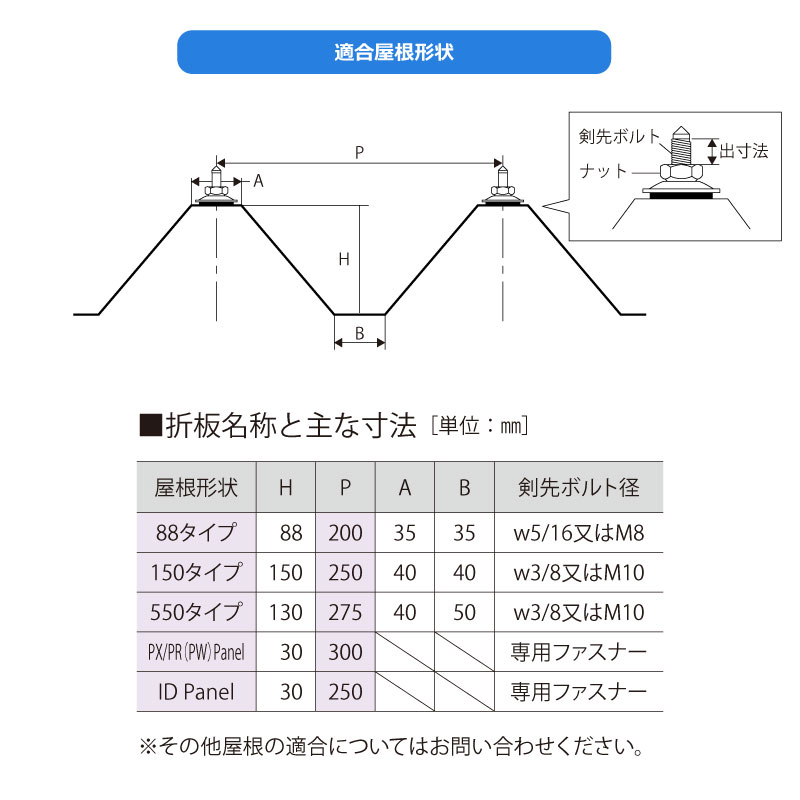

屋根 形状 88・150・550タイプ※
板厚 0.6mm以上
ソーラーパネル タイプ NFタイプ
設置向き 横置
風圧荷重 地表面粗度区分 Ⅲ又はⅣ
用途係数 Iw= 1.0
積雪荷重 地上垂直積雪量 Zs = 99cm以下
雪の平均単位荷重 P = 20N／m2・cm以下（一般の地方）
地震荷重 各部に生じる水平震度 kH= 1.0
地震地域係数 Z = 1.0
ソーラーパネル寸法 面積：1.7m2／台以下
重量：23.0kg／台以下
設置（傾斜）角度〔屋根勾配〕 0°以上　10°未満
  • ※折板重なり部には取付けできません。

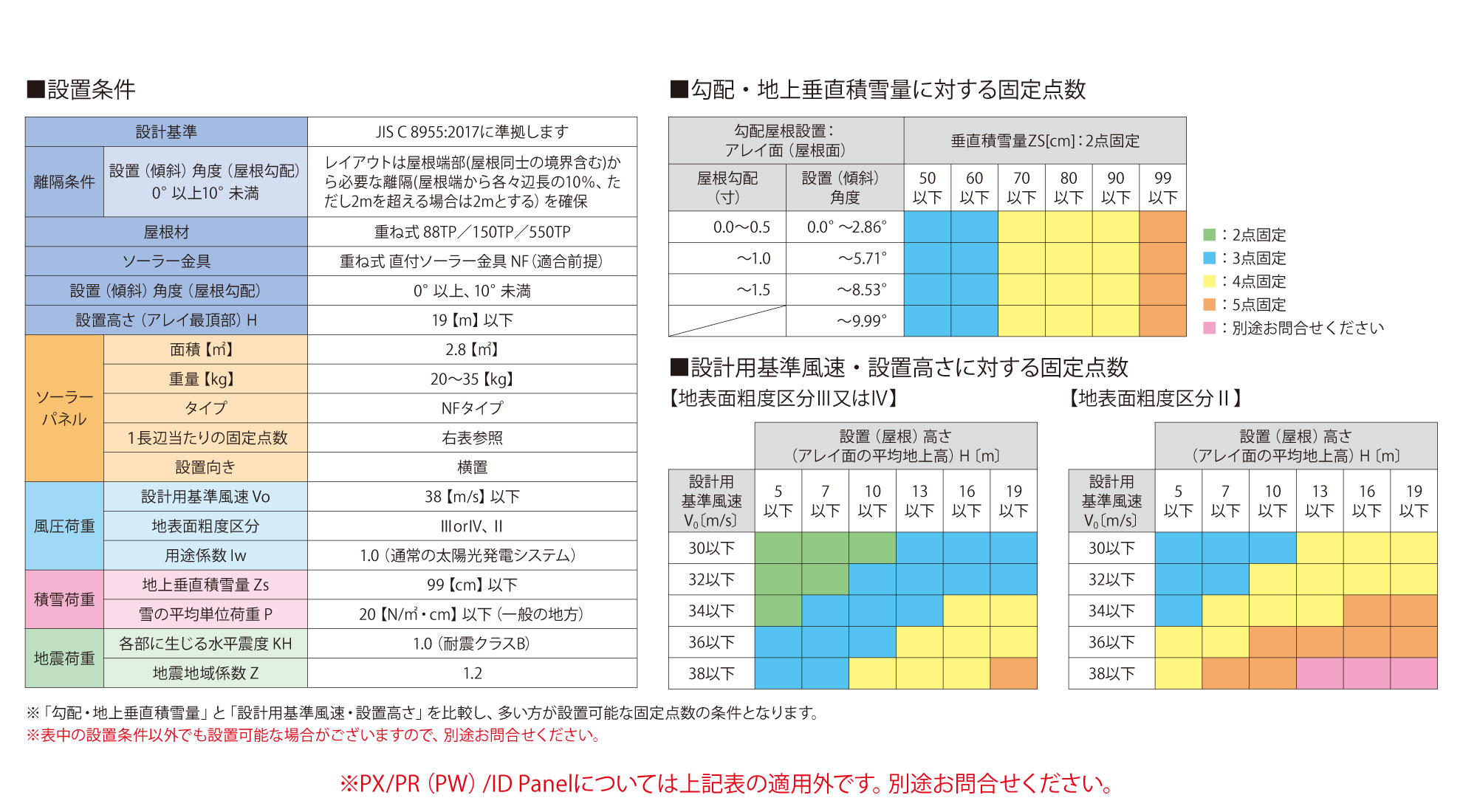

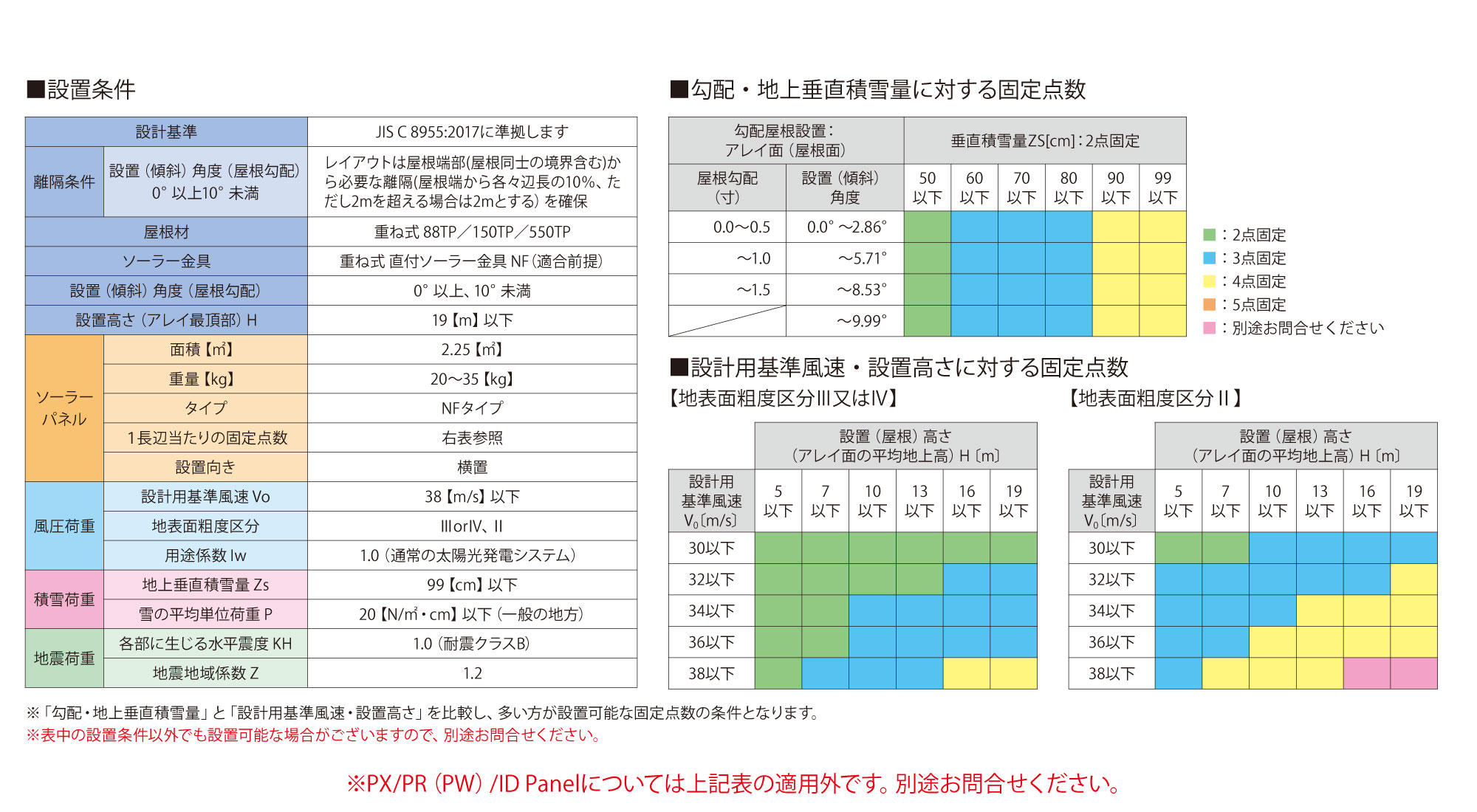

  • 勾配･地上垂直積雪量に対する固定点数
  • 設計用基準風速･設置高さに対する固定点数

    ※画像をクリックすると拡大します　

  • ※上記2つの固定点数表を照らし合わせたとき、多い方が設置可能な固定点数の条件になります。
  • ※表中の設置条件以外でも設置可能な場合がございますので、別途お問い合わせください。
  • ※その他の注意事項につきましては共通事項をご確認ください。

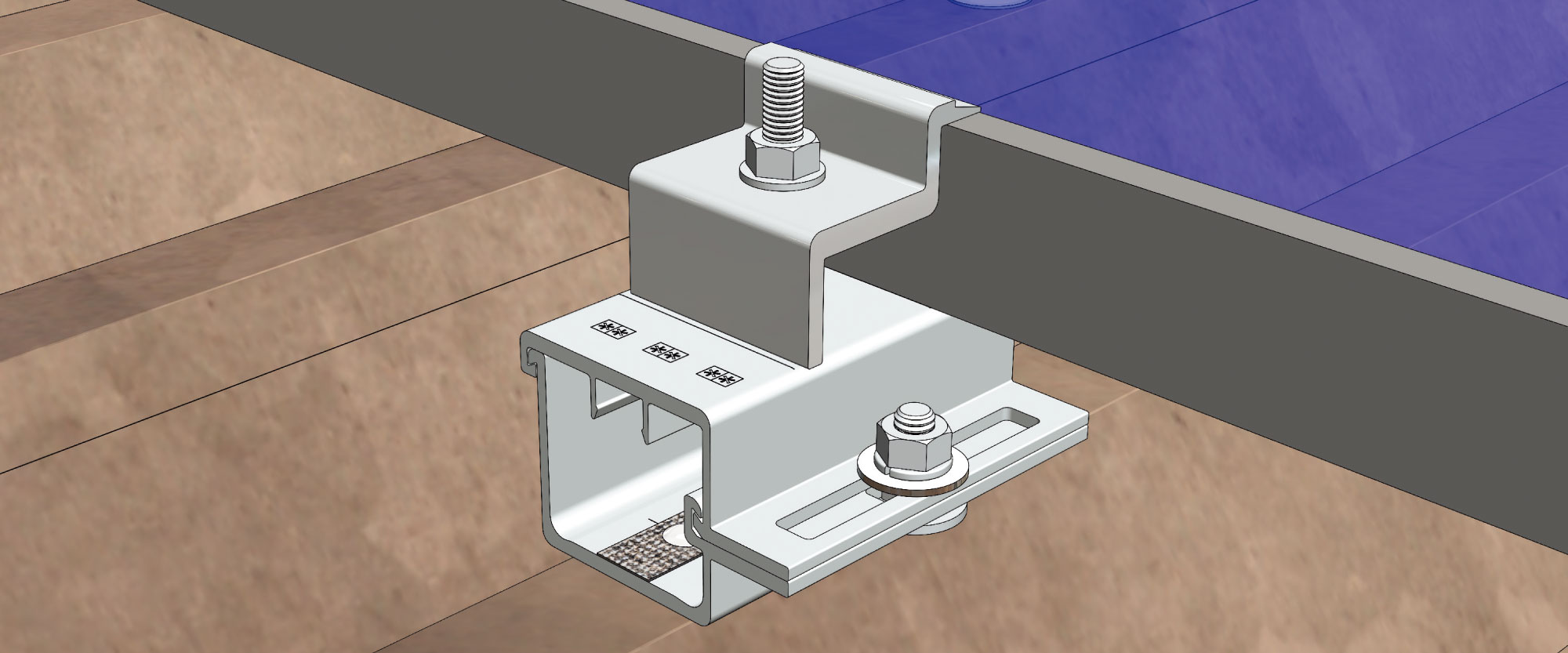

イラストイメージ

固定点数

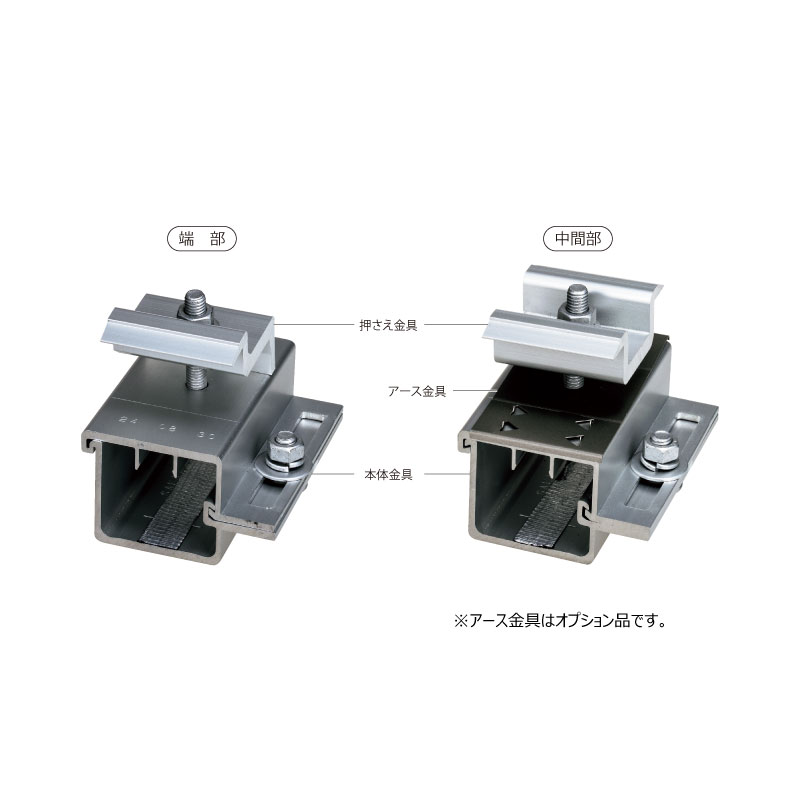

  • ※イラストNFタイプ用です。NF以外のタイプは押さえ金具の形状が異なります。

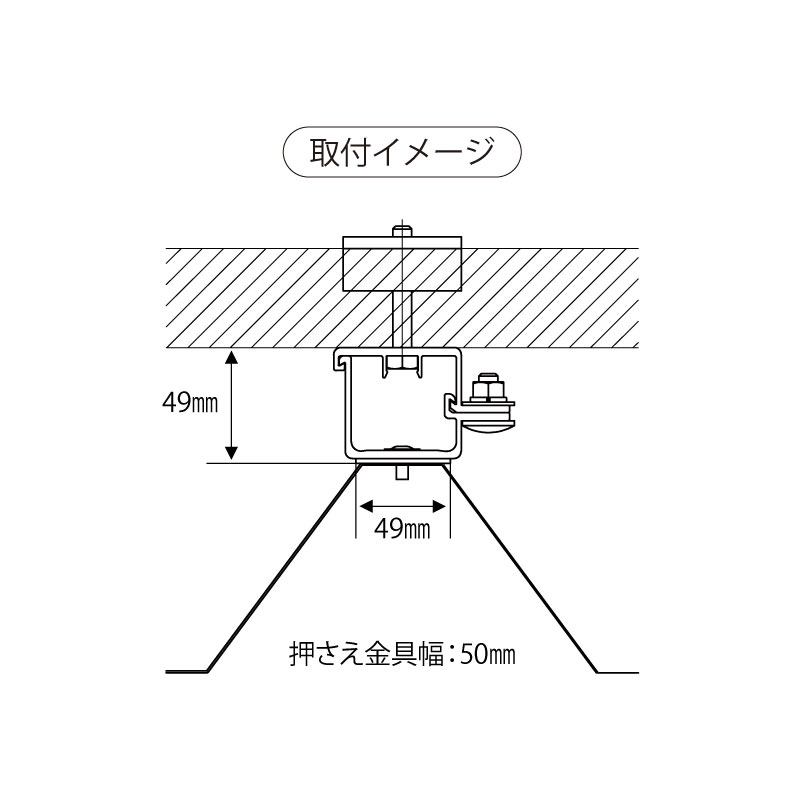

施工概要図

施工概要図

  • ※パネルを並べて取付ける際は、中間部（W）の寸法にご注意ください。
  • ※イラストはNFタイプ用です。

施工について

技術情報

パネル
取付部
断面タイプ		 パネル
高さ		 金具
取付場所		 製品
コード		 重量
(kg)		 強度
データ
※要パスワード		 簡易図面
※要パスワード		 施工
要領書
※要パスワード		 製品
カタログ
NF H32~H50共通 中間部 - 0.32 - 17P0001-2.zip ES1600-Y00-4.zip kasane_j.zip
NF H32~H50共通 端部 - 0.32 - 17P0003-2.zip ES1600-Y00-4.zip kasane_j.zip
SY - 中間部・端部共通 - - - - ES1709-Y01-1.zip -
