設置条件・固定点数

モジュールサイズ1.95㎡台

モジュールサイズ2.17㎡台

• 角ハゼ用・丸ハゼ用で金具が異なりますので、設置対象の屋根形状をよくご確認ください。（設置条件は共通です）
• JIS C 8955:2017 / 太陽電池アレイ用支持物の設計用荷重算出方法に準じる。屋根周辺部（屋根端部からそれぞれの辺長の10％以内の範囲、最大2m)は適用範囲外。
• 固定点数は太陽電池モジュール1長辺当たりの固定点数を示しています。　　
• その他設置条件及び施工については、必ず最新の施工要領書をお取り寄せ頂きご確認願います。
• 表中の固定点数はあくまでもモジュールを支える荷重判定のため、金具固定位置やフレーム強度はモジュールメーカーへの確認が必要です。

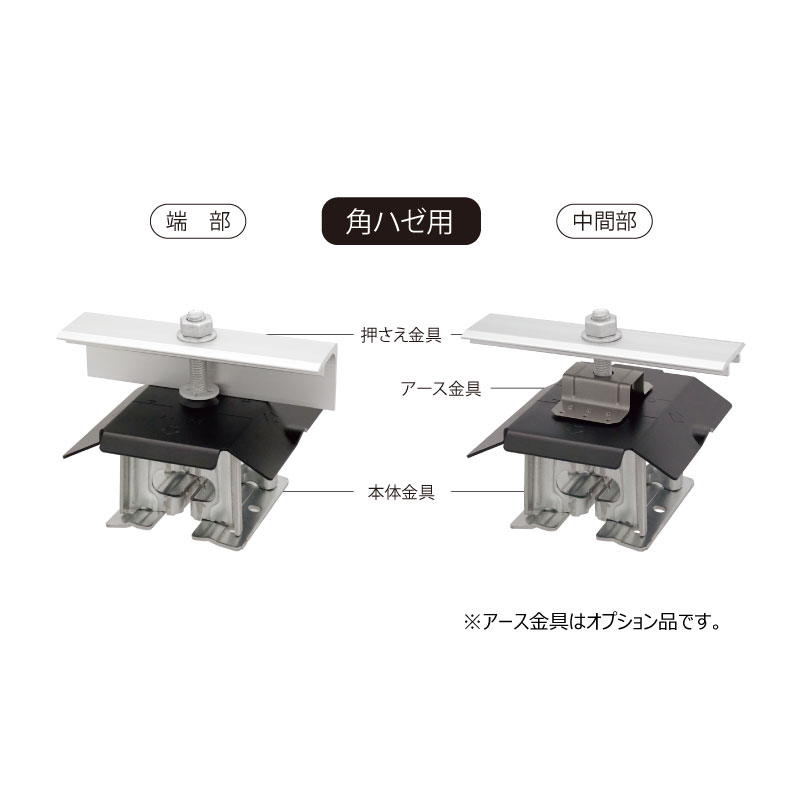

製品イメージ

※画像はNFタイプです。

技術情報

リンクをクリックするとzipデータをダウンロードできます。ダウンロードしたデータの解凍にはパスワードが必要です。

パスワードのお申込みは【お問い合わせフォーム】から

モジュール取付部断面タイプ	モジュール高さ	タイプ	金具取付場所	重量（kg）	※要パスワード	※要パスワード
NF 多雪区域限定	H30~H47共通	角ハゼ	中間部	**㎏	***********	ES2308-Y00-0 多雪区域限定
			端部	**㎏	***********
		丸ハゼ	中間部	**㎏	***********
			端部	**㎏	***********

※製品改良等により、仕様は予告なく変更する場合があります。
