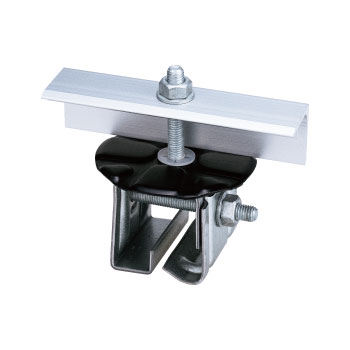

日輪折板馳2型 直付工法

金属板の接合部を折り曲げ、かみ合わせた
馳(ハゼ)と呼ばれる部分がついた屋根です。

設置条件

適合屋根 NF・MD・SYタイプ共通
ソーラーパネルの設置向き 横置
ソーラーパネル1長辺あたりの固定点数 2点固定以上 3・4点固定以上
風圧荷重 設計用基準風速 0=38m/s以下
設置(屋根)高さ (アレイ最頂部) H=31m以下
地表面粗度区分 Ⅲ又はⅣ
用途係数 I=1.0
積雪荷重 雪の平均単位荷重 積雪量99cm以下 P=20N/㎡・cm以下(一般の地方)
積雪量100cm以上 P=30N/㎡・cm以下(多雪区域)
地震荷重 設計用水平震度 kp=1.0
地震地域係数 Z=1.0
用途係数 I=1.0
ソーラーパネル寸法 面積:1.7㎡/台以下
重量:23.0kg/台以下
  • ※表中の設置条件以外でも設置可能な場合がございますので、お問い合わせください。
  • ※その他の注意事項につきましては共通事項をご確認ください。

施工外観

施工外観

ご利用可能な金具をお選びください

STEP1 適合屋根の確認 ▼詳細を開く
対象メーカー 型式名
JFE 日建板株式会社 日輪折板馳2型

【ご注意】
ソーラー金具の設計製造不良、施工不良に起因する金属屋根の不具合、およびソーラーパネルの設置に起因する金属屋根の不具合に関して、金属屋根メーカー様が保証するものではありません。
STEP2 取付金具の表面処理 ▼詳細を開く

取付金具の表面処理は3種類からお選びください。

表面処理 特徴
高耐食性めっき鋼板 従来の亜鉛めっきにAl、Mg、Siを添加し、耐食性を高めためっき鋼板です。
高耐食性めっき鋼板
+塗装
高耐食性めっき鋼板に塗装することで、耐食性をアップさせた仕様です。
溶融亜鉛めっき 屋外に設置される鋼構造物のめっき処理として広く採用されています。
  • 高耐食性めっき鋼板

  • 高耐食性めっき鋼板+塗装

  • 溶融亜鉛めっき

  • ※画像はNFタイプです。MDタイプとSYタイプは押さえ金具の形状が異なります。
  • ※押さえ金具の表面処理は本体仕様により決定されます。
  • ※製品改良等で仕様は予告なしに変更する場合があります。
  • ※掲載しているイラストは表面処理の違いを分かりやすくするためのものです。実際の色とは異なる場合があります。
STEP3 パネル取付部の断面形状の確認 ▼詳細を開く

適合ソーラーパネル ・・・ パネル取付部の断面形状をご確認ください。

パネル取付部断面タイプ パネルメーカー H(パネル高さ) パネル断面形状
NF (株)東芝
ソーラーフロンティア(株)
シャープ(株)
京セラ(株)
三菱電機(株)
パナソニック(株)
サンテックパワージャパン(株)
LIXILエナジー(株)
カナディアンソーラージャパン(株)
フジプレミアム(株)
サムスン
ダイキン工業(株)等
H34〜37mm
H38mm
H39〜42mm
H44.5〜47.5mm
H48〜51mm
シャープ(株) H46mm
MD 三菱電機(株) H46mm
h34.5mm
SY パナソニック(株)
長州産業(株)
H35mm
  • ※その他メーカーについては、お問い合わせください。

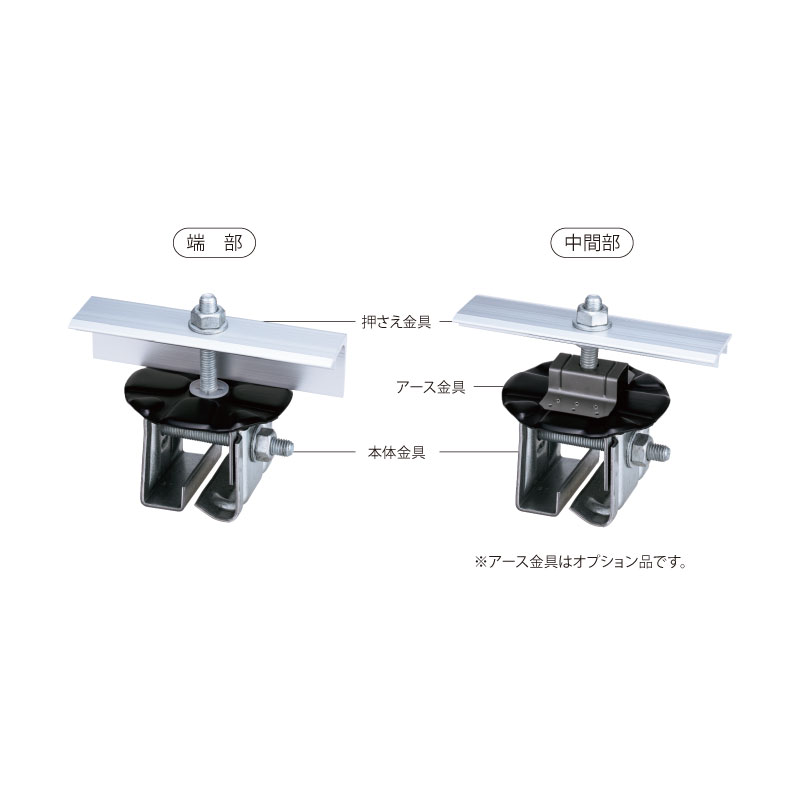

STEP4 端部と中間部があります。 ▼詳細を開く

ソーラーパネルを並べて取付ける際は、中間部の寸法(W)にご注意ください。

※画像をクリックすると拡大します

  • ★皿ばね付ナットは3点セット(平座金・ばね座金・六角ナット)の場合があります。
  • ※画像はNFタイプ用です。NF以外のタイプは押さえ金具の形状が異なります。

技術情報

表面処理 高耐食性めっき鋼板
パネル
取付部
断面
タイプ
パネル
高さ
金属
取付場所
製品
コード
重量
(kg)
備考 強度
データ
要パスワード
簡易
図面
要パスワード
施工
要領書
要パスワード
製品
カタログ
SY 35mm 中間部・端部共通 SD1AB260O 0.65 標準品 - 13K0103.zip Y0043.zip nichi_jikazuke.zip
MD 46mm 端部 SD1AB2303 0.75 標準品 - 13K0101-1.zip Y0043.zip nichi_jikazuke.zip
MD 46mm 中間部 SD1AB2302 0.75 標準品 - 13K0099-1.zip Y0043.zip nichi_jikazuke.zip
NF 34〜37mm(H37) 中間部 SD1AB25E2 0.60 標準品 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 34〜37mm(H37) 端部 SD1AB2513 0.60 標準品 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 38mm(H38) 中間部 SD1AB25E2 0.60 標準品 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 38mm(H38) 端部 SD1AB2563 0.60 標準品 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 39〜42mm(H40) 中間部 SD1AB25E2 0.60 標準品 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 39〜42mm(H40) 端部 SD1AB2523 0.60 標準品 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 44.5〜47.5mm(H47) 中間部 SD1AB25F2 0.60 標準品 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 44.5〜47.5mm(H47) 端部 SD1AB2533 0.60 標準品 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 48〜51mm(H50) 中間部 SD1AB25F2 0.60 標準品 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 48〜51mm(H50) 端部 SD1AB2543 0.60 標準品 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
表面処理 高耐食性めっき鋼板+塗装
パネル
取付部
断面
タイプ
パネル
高さ
金属
取付場所
製品
コード
重量
(kg)
備考 強度
データ
要パスワード
簡易
図面
要パスワード
施工
要領書
要パスワード
製品
カタログ
SY 35mm 中間部・端部共通 SD1BB260O 0.65 受注生産 - 13K0103.zip Y0043.zip nichi_jikazuke.zip
MD 46mm 端部 SD1BB2303 0.75 受注生産 - 13K0101-1.zip Y0043.zip nichi_jikazuke.zip
MD 46mm 中間部 SD1BB2302 0.75 受注生産 - 13K0099-1.zip Y0043.zip nichi_jikazuke.zip
NF 34〜37mm(H37) 中間部 SD1BB25E2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 34〜37mm(H37) 端部 SD1BB2513 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 38mm(H38) 中間部 SD1BB25E2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 38mm(H38) 端部 SD1BB2563 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 39〜42mm(H40) 中間部 SD1BB25E2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 39〜42mm(H40) 端部 SD1BB2523 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 44.5〜47.5mm(H47) 中間部 SD1BB25F2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 44.5〜47.5mm(H47) 端部 SD1BB2533 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 48〜51mm(H50) 中間部 SD1BB25F2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 48〜51mm(H50) 端部 SD1BB2543 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
表面処理 溶融亜鉛めっき
パネル
取付部
断面
タイプ
パネル
高さ
金属
取付場所
製品
コード
重量
(kg)
備考 強度
データ
要パスワード
簡易
図面
要パスワード
施工
要領書
要パスワード
製品
カタログ
SY 35mm 中間部・端部共通 SD1DB260O 0.65 受注生産 - 13K0103.zip Y0043.zip nichi_jikazuke.zip
MD 46mm 端部 SD1DB2303 0.75 受注生産 - 13K0101-1.zip Y0043.zip nichi_jikazuke.zip
MD 46mm 中間部 SD1DB2302 0.75 受注生産 - 13K0099-1.zip Y0043.zip nichi_jikazuke.zip
NF 34〜37mm(H37) 中間部 SD1DB25E2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 34〜37mm(H37) 端部 SD1DB2513 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 38mm(H38) 中間部 SD1DB25E2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 38mm(H38) 端部 SD1DB2563 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 39〜42mm(H40) 中間部 SD1DB25E2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 39〜42mm(H40) 端部 SD1DB2523 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 44.5〜47.5mm(H47) 中間部 SD1DB25F2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 44.5〜47.5mm(H47) 端部 SD1DB2533 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip
NF 48〜51mm(H50) 中間部 SD1DB25F2 0.60 受注生産 - 12K1009-3.zip Y0005.zip nichi_jikazuke.zip
NF 48〜51mm(H50) 端部 SD1DB2543 0.60 受注生産 - 12K1011-3.zip Y0005.zip nichi_jikazuke.zip

製品改良等により、仕様は予告なく変更する場合があります。
